老電腦擴充大硬碟-伽利略 ITS20B SATA/IDE雙向轉卡初體驗 5


前言:
上個月,老客戶打來電話,表明當做監視器的電腦有時會當機,且會開不了機,在一番檢測之後,確認是硬碟(20GB)壞軌故障了,問題不難解決,換新硬碟就是了。

問題出在這電腦已經將近10年了,根本沒有SATA連接埠,當下就陷入要買SATA硬碟或是IDE硬碟來升級的沉思,在與客戶溝通後,決定採購SATA硬碟再加以轉卡處理,於是就有了這篇文章。

實際安裝:

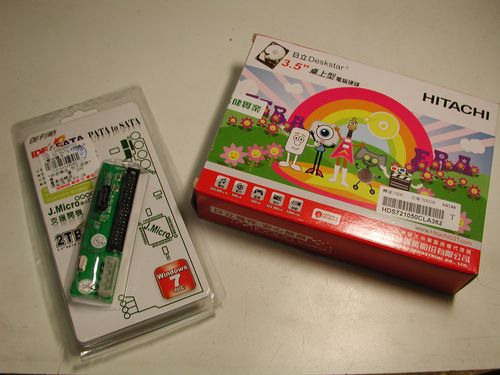

本次主角ITS20B雙向轉卡與配角HITACHI 500GB SATA硬碟。

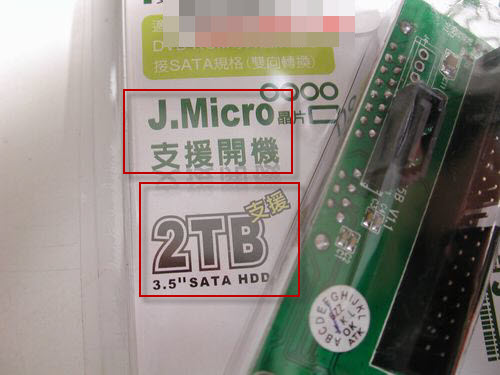

可以看到支援開機以及支援2TB的大容量硬碟,這兩點也是後來捨棄購買傳統的PCI介面的SATA擴充卡的主因。(比PCI轉卡便宜很多)

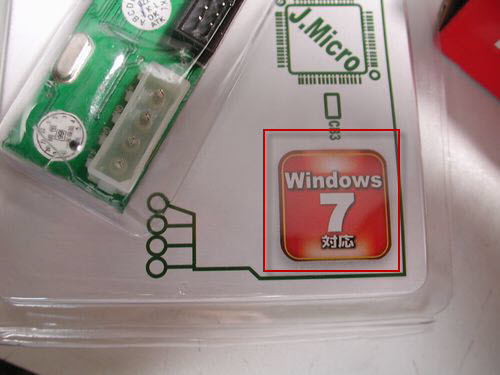

也支援WINDOWS 7系統。

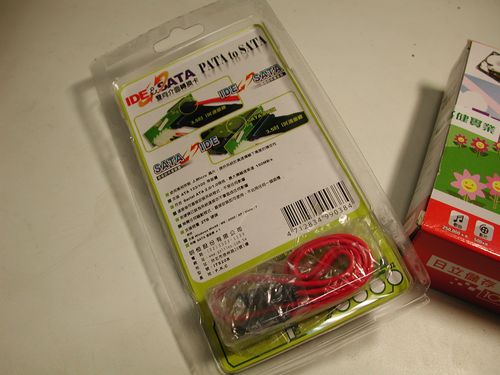

背面有附贈的相關線材。

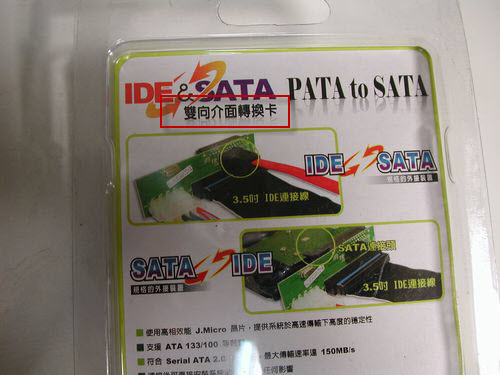

特別留意,是IDE與SATA雙向轉卡。

拆封後,長這樣子,很簡單的造型,有IDE的大4PIN電源插座以及IDE插槽、SATA插槽。

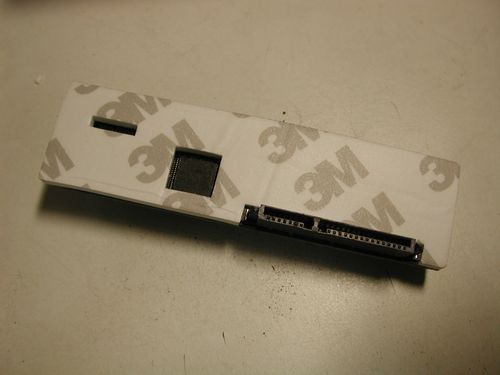

另一面是3M的發泡膠。

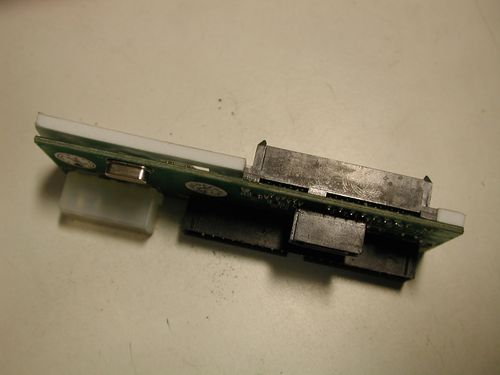

上視圖。

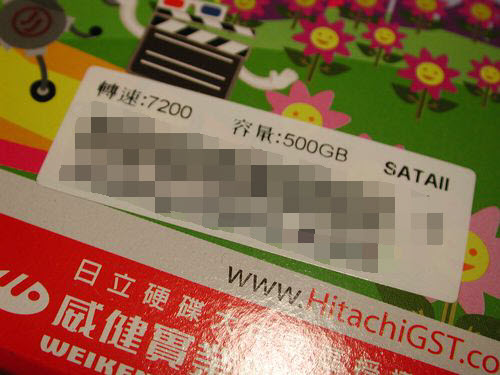

搭配的500GB硬碟。

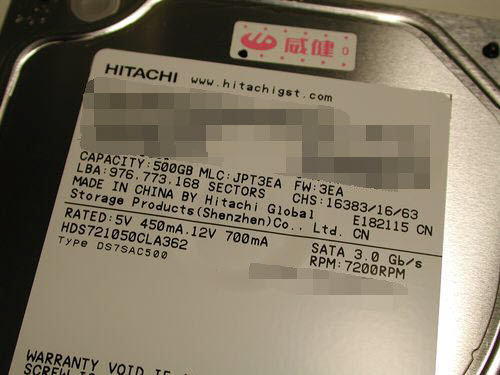

驗明正身。

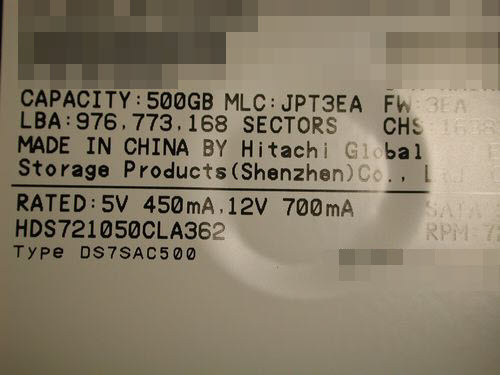

產地大陸。

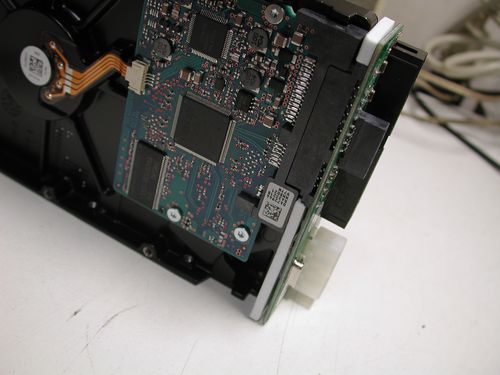

轉接方式是直接插到硬碟上,

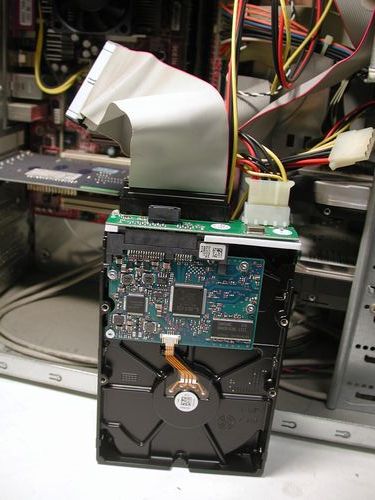

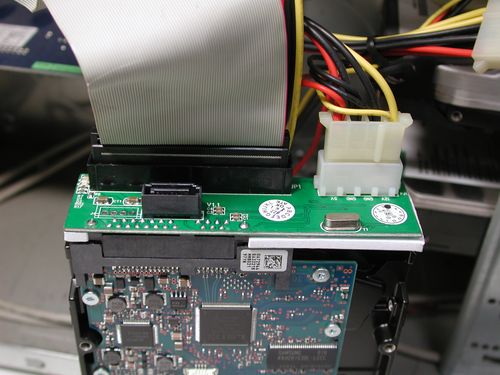

再以IDE線材連接。

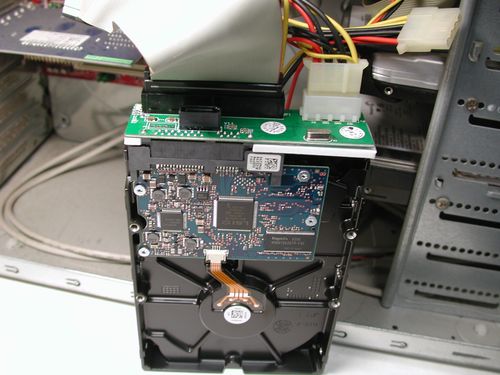

近拍一張。

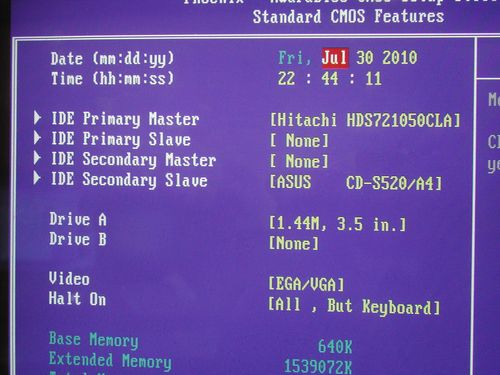

開機進BIOS測試看看,YES,很輕易就抓到正確的硬碟型號了。
有沒有看到光碟機,還是CD-ROM喔,沒騙你吧,很老的機器了。

運作中,也沒啥特別的雜音或是特異之處。

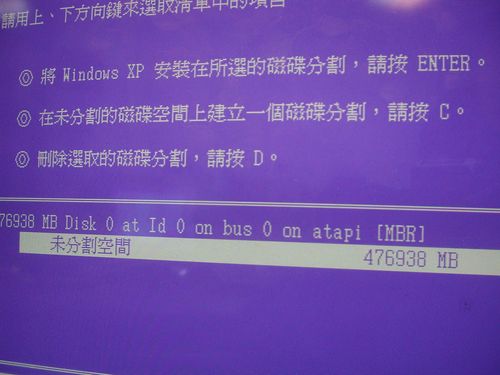

安裝XP時,進行基本的分割也十分正常。

後記:
系統很正常的安裝完成,再加上八陣圖監控軟體,我想這台電腦,
可能還可以擋個好幾年了。(純做監視器電腦使用


Leave a comment

這個網站採用 Akismet 服務減少垃圾留言。進一步了解 Akismet 如何處理網站訪客的留言資料

5 thoughts on “老電腦擴充大硬碟-伽利略 ITS20B SATA/IDE雙向轉卡初體驗

  • xy6405

    如標題
    版主回覆:(08/19/2011 05:55:14 AM)
    您好,若您指的是NORTON的GHOST做系統(C磁區)的映像備份,應該是沒問題的。
    以此案例,當時筆者是有做備份的。

  • XY6405

    倒數第三張圖片:BIOS顯示《SATA硬碟+轉卡》是IDE裝置,最後一張圖片也顯示XP可以支援《SATA硬碟+轉卡》。
    那麼,執行Norton Ghost的原IDE硬碟系統分割磁碟區的備份映像檔還原到《SATA硬碟+轉卡》,應該可以成功。謝謝指教!
    版主回覆:(09/28/2010 04:34:08 PM)
    不客氣,歡迎交流。

  • andy

    剛拿來給 pci nas01G , 640G format 竟只剩 491G ..但這卡不是可到 2T ???
    版主回覆:(09/29/2010 09:04:12 AM)
    聽起來像是NAS本身的問題:
    1.640GB 經 NAS格式化後,可用大概約為560GB上下。
    2.NAS 格式過程是否又使用了某些空間作為系統使用?
    建議使用NAS的磁區管理檢查看看,
    或是第三方軟體檢視該硬碟被分割了幾磁區(如SPFDISK)。

  • danny

    請問這台電腦的主機板型號?它原本就有支援大容量硬碟嗎?如果我的主機版只有支援到160G用這張轉卡可以支援到500G嗎?
    版主回覆:(11/02/2010 05:21:35 PM)
    維修當時並沒有記下主機板型號,要是沒記錯,
    應該是微星的KM400系列,應該也不支援大硬碟,
    一樣可以抓到500GB硬碟(轉接卡上的晶片才是重點),所以安心試看看吧。

  • danny

    真是謝謝你呀!我完全依照你的方式,買了一樣的東西,終於把家裡的老電腦裝上500G的SATA大硬碟了!我的主機版是微星的KM2M Combo系列,本來廠商的官方資料是只有支援到IDE 160G,想不到竟然也成功了!真是太高興了!
    版主回覆:(02/26/2011 05:58:49 AM)
    恭喜您,能夠自己DIY且完成想要的目的,其實是很開心的,謝謝您的指教。
